Что такое кабельная муфта
Кабельная муфта — это комплектное электромонтажное устройство, предназначенное для восстановления функциональной целостности кабеля в местах его механического разрыва. Она создаёт непрерывный и защищённый путь для передачи электроэнергии там, где нарушена целостность кабельной линии.
Основное предназначение
Муфты решают четыре ключевые задачи:
-
Соединение (сращивание) — надёжное электрическое и механическое объединение двух отрезков кабеля в единую линию.
-
Ответвление — подключение дополнительной линии к основной без её разрыва.
-
Оконцевание — герметичное подключение кабеля к электрооборудованию (распределительным устройствам, трансформаторам, воздушным линиям).
-
Защита — обеспечение:
-
герметичности (от влаги, пыли, агрессивных сред);
-
изоляции (на уровне самого кабеля);
-
экранирования (соединение токопроводящих экранов и брони);
-
механической прочности (защита от растяжения и повреждений).
-
Основные типы кабельных муфт
Классификация ведётся по функциональному назначению:
-

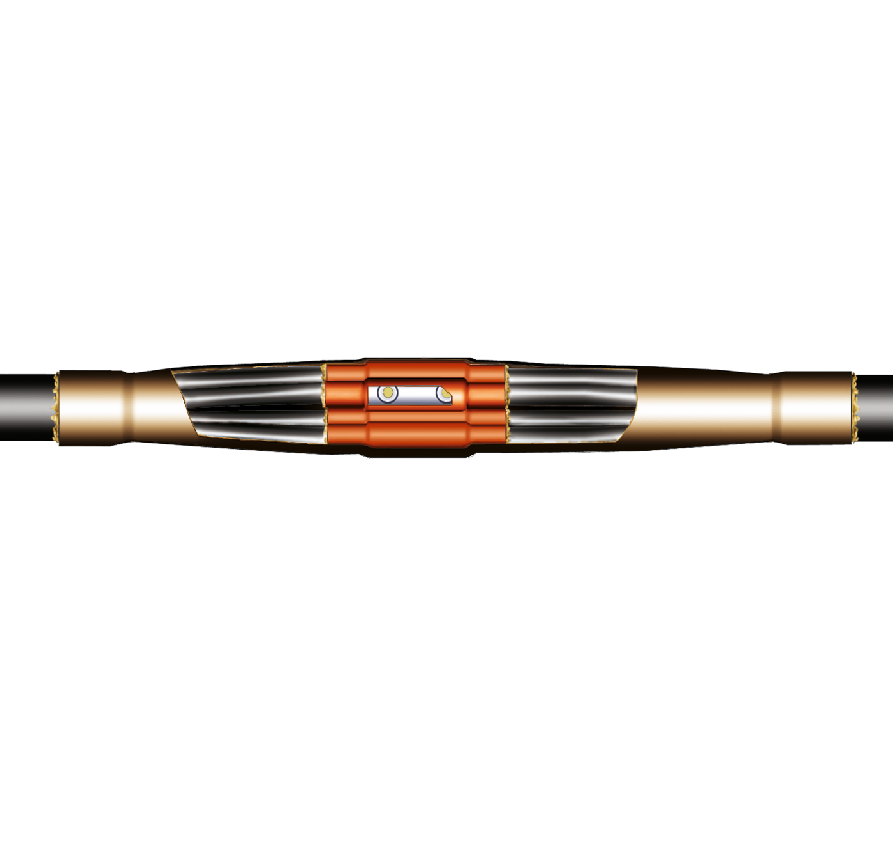

Соединительные — для постоянного соединения двух или более кабелей в одну линию. Применяются при прокладке трасс и ремонте повреждённых участков.
-
Силовые — для высоковольтных проводников.
-
Оптические — для волоконно‑оптических линий.
-
-

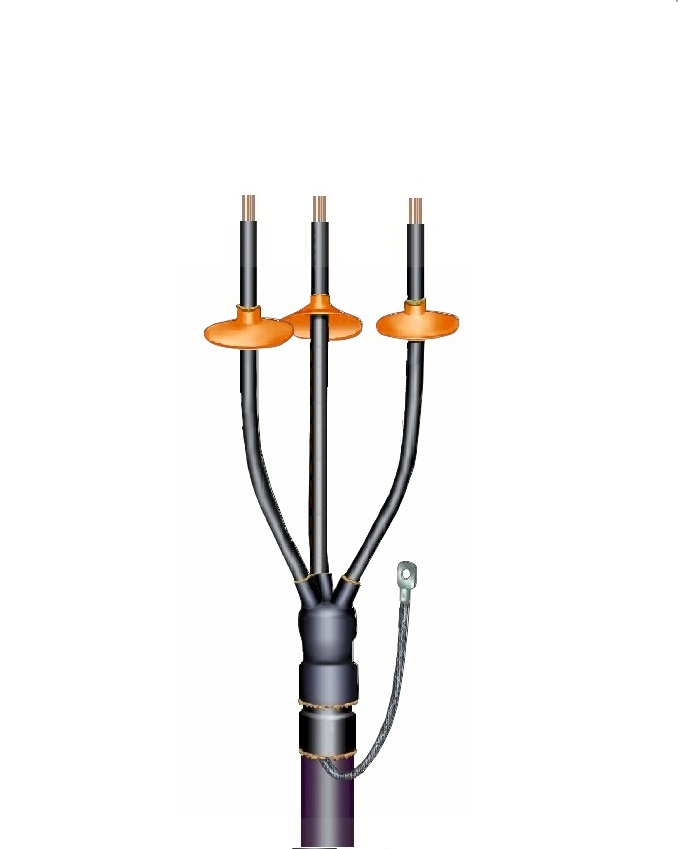

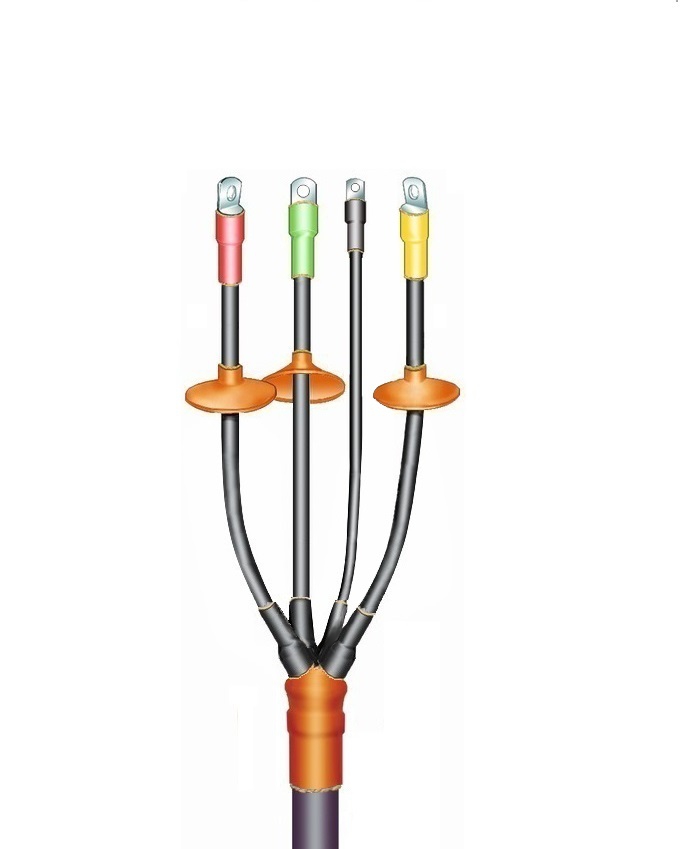

Концевые — для оконцевания кабеля и подключения к оборудованию. Делятся на:
-
для внутренней установки (КВВ) — для помещений и закрытых РУ;
-
для наружной установки (КНВ) — для монтажа на открытом воздухе;
-
с переходным штырём — для подключения подземного кабеля к воздушной линии.
-
-
Переходные — для соединения кабелей разных типов (разное сечение, количество жил, типы экранов/брони). Обеспечивают плавное распределение электрического поля в зоне стыка.
-
Ответвительные — для создания ответвлений от основной трассы. Бывают:
-
тройниковые (одно ответвление);
-
крестовые (два и более ответвления).
-
-
Стопорные — для удержания кабельной трассы в нужном положении при наклонной и вертикальной прокладке. Предотвращают сползание пропитки на наклонных участках.
Материалы изготовления
Муфты производят из различных материалов, влияющих на сферу применения:
-
Полимеры (полипропилен, полиэтилен, силиконовая резина, EPDM):
-
термоусаживаемые — уменьшаются в размерах при нагреве, обеспечивая герметичность;
-
холодноусаживаемые — монтируются без нагрева за счёт упругих сил.
-
-
Металлы (алюминий, чугун, свинец) — для высоковольтных кабелей, обеспечивают высокую электропроводимость и защиту от коррозии.
-
Композиты (эпоксидные смолы, гелевые компаунды) — для герметизации и защиты от коррозии.
Особенности и преимущества
Кабельные муфты обладают рядом важных достоинств:
-
долгий срок службы (десятки лет);
-
высокая надёжность благодаря простой конструкции;
-
герметичность (защита от влаги и пыли);
-
устойчивость к коррозии и механическим воздействиям;
-
простота монтажа и обслуживания;
-
широкий ассортимент (различные исполнения, размеры, материалы).
Сферы применения
Кабельные муфты используются практически во всех электросистемах:
-
энергетика (воздушные и подземные ЛЭП);
-
телекоммуникации (оптоволоконные линии);
-
промышленность (подключение оборудования, автоматизация процессов);
-
строительство (ремонт и монтаж в жилых и коммерческих объектах);
-
транспорт и логистика (электрифицированные железнодорожные пути);
-
морские и подводные системы (герметичное соединение глубоководных магистралей).
Как выбрать кабельную муфту
При выборе следует учитывать:
-
назначение (тип кабеля: силовой, оптический, коаксиальный);
-
условия эксплуатации (климат, место монтажа — внутри или снаружи);
-
материалы (соответствие проводникам и изоляции);
-
размеры (соответствие сечению жил кабеля);
-
рабочее напряжение и количество жил.
Грамотный подбор кабельной муфты гарантирует надёжность и долговечность электросетей, минимизируя риски повреждений и перебоев в электроснабжении.
