Цена на реле импульсное (бистабильное) указана без НДС.
Предназначено для управления двумя нагрузками по двум независимым управляющим входам, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.
Особенности:
- раздельное управление двумя нагрузками, на каждую нагрузку своя группа выключателей;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 2х8 А.
Область применения:
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д., управление включением/ выключением электроустановок.

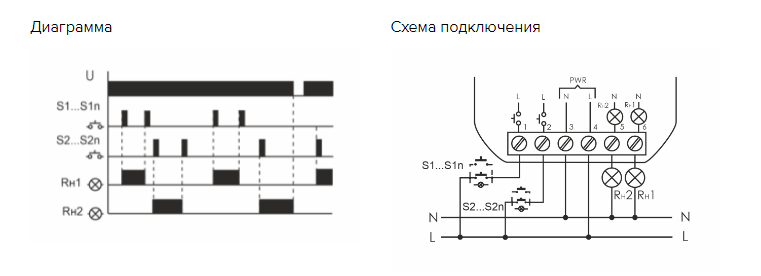

Принцип работы:
Включение, либо выключение нагрузок осуществляется подачей электрического импульса на входы управления реле. Замыканием по входу S1, S2 любого из выключателей кнопочного типа, параллельно соединенных между собой, осуществляется независимое управление соответствующими нагрузками Rн1,Rн2.
Технические характеристики:
| Артикул | EA01.005.011 |
| Код ETIM | EC000188 |
| Напряжение питания, В | 165-265 АС |
| Максимальный коммутируемый ток, А (AC-1) | 2x8 |
| Максимальная мощность нагрузки | см. табл. 1 Руководства |
| Контакт | 2NO/NC |
| Количество каналов | двухканальное |
| Напряжение управления | 185-265 В AC |
| Ток управления | <5 мА |
| Память состояния контактов | нет |
| Индикация включения питания | зеленый светодиод |
| Диапазон рабочих температур | от -25 до +50°С |
| Коммутационная износостойкость | >100000 циклов |
| Потребляемая мощность | 0,6 Вт |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения | 0,4 Нм |
| Габариты (ШхВхГ) | 48x43x20 мм |
| Тип корпуса | PDTN |
| Степень защиты | IP 20 |
| Масса | 0,038 кг |
| Монтаж | в монтажную коробку |
