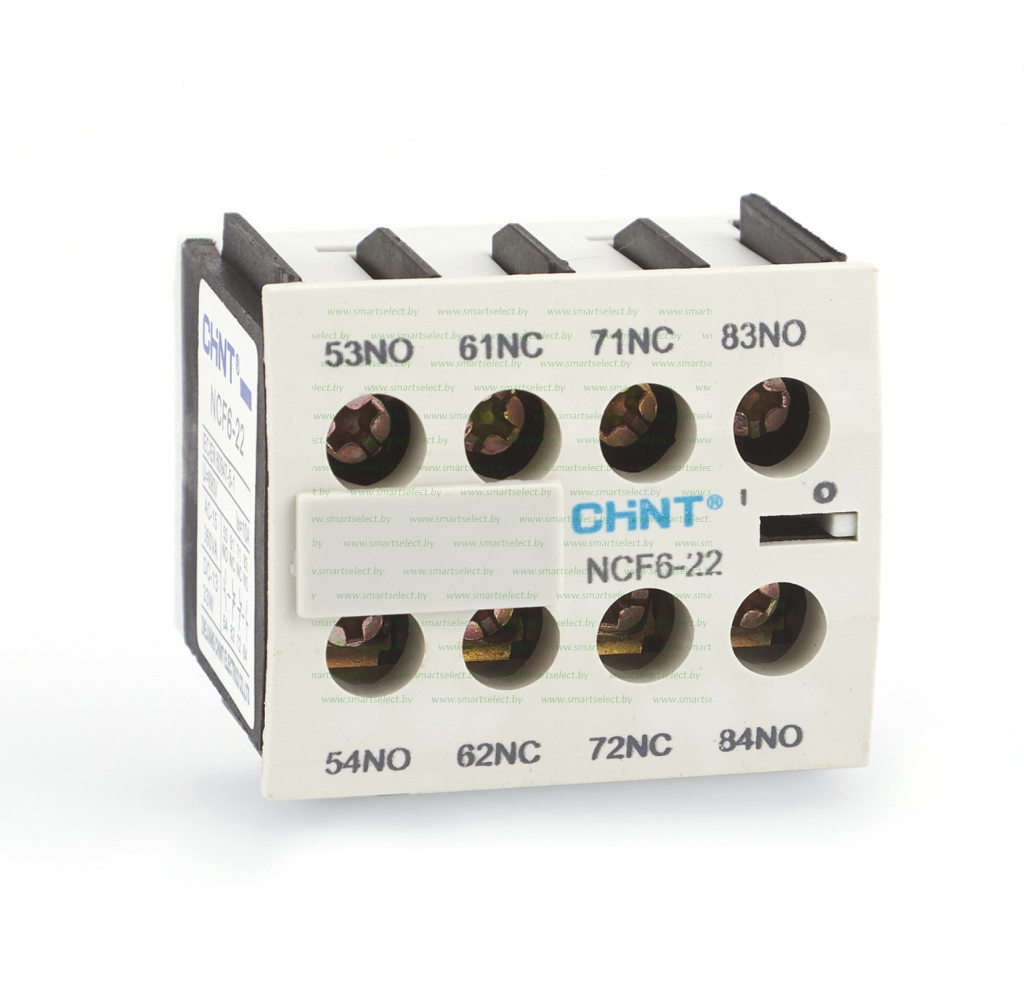

261007 - Приставка доп.контакты NCF6-22 к Контактору NC6

Приставка с дополнительными контактами NCF: расширение возможностей ваших систем

Общее описание

Приставка с дополнительными контактами серии NCF — это компактный и надёжный аксессуар для модернизации контакторов. Она позволяет расширить функциональность базового устройства, добавив дополнительные электрические цепи управления. Чаще всего используется с контакторами производства CHINT (в частности, серии NC6), обеспечивая гибкую настройку систем автоматизации и управления.

Принцип работы

Приставка работает синхронно с основным контактором: её контакты переключаются в момент срабатывания катушки контактора. В зависимости от модификации, контакты могут быть:

• нормально замкнутыми (НЗ) — замкнуты в исходном состоянии, размыкаются при активации контактора;

• нормально разомкнутыми (НО) — разомкнуты в покое, замыкаются при включении контактора.

Это позволяет управлять дополнительными цепями — например, включать индикацию, передавать сигналы в системы мониторинга или блокировать параллельные контуры.

Ключевые особенности

• фронтальный тип установки — монтаж выполняется спереди, без демонтажа контактора;

• механизм фиксации на защёлках — быстрая и надёжная установка;

• разнообразие конфигураций контактов (2НО+2НЗ, 4НЗ, 1НО+3НЗ и др.) под разные задачи;

• совместимость с контакторами серии NC6;

• устойчивость к вибрациям и механическим нагрузкам.

Основные технические параметры

• тип монтажа: фронтальный;

• категория применения: AC-15, DC-13;

• номинальный ток контактов: до 1,5 А (AC), до 0,3 А (DC);

• электрическая износостойкость: до 100 000 циклов;

• механическая износостойкость: до 1 000 000 циклов;

• диапазон рабочих температур: от −25∘C до +40∘C;

• максимальное напряжение: 220 В DC для индуктивных нагрузок (DC-13).

Преимущества использования

• гибкость схем управления — возможность организовать дополнительные цепи без замены контактора;

• простота модернизации — установка занимает минуты, не требует специальных инструментов;

• надёжность — контакты рассчитаны на интенсивную эксплуатацию в промышленных условиях;

• экономичность — дешевле, чем покупка нового контактора с расширенным набором контактов;

• компактность — не увеличивает габариты системы за счёт фронтальной установки.

Области применения

Приставка NCF востребована там, где нужна точная и надёжная коммутация:

• промышленные автоматизированные линии;

• системы управления насосами и вентиляцией;

• щиты автоматики и релейной защиты;

• управление электродвигателями и нагревательными элементами;

• сигнализация и мониторинг состояния оборудования.

Итог

Приставка с дополнительными контактами NCF — это оптимальное решение для тех, кто хочет расширить функционал контакторов без лишних затрат. Благодаря продуманной конструкции, высокой износостойкости и совместимости с популярными сериями контакторов она становится незаменимым элементом современных электротехнических систем.
