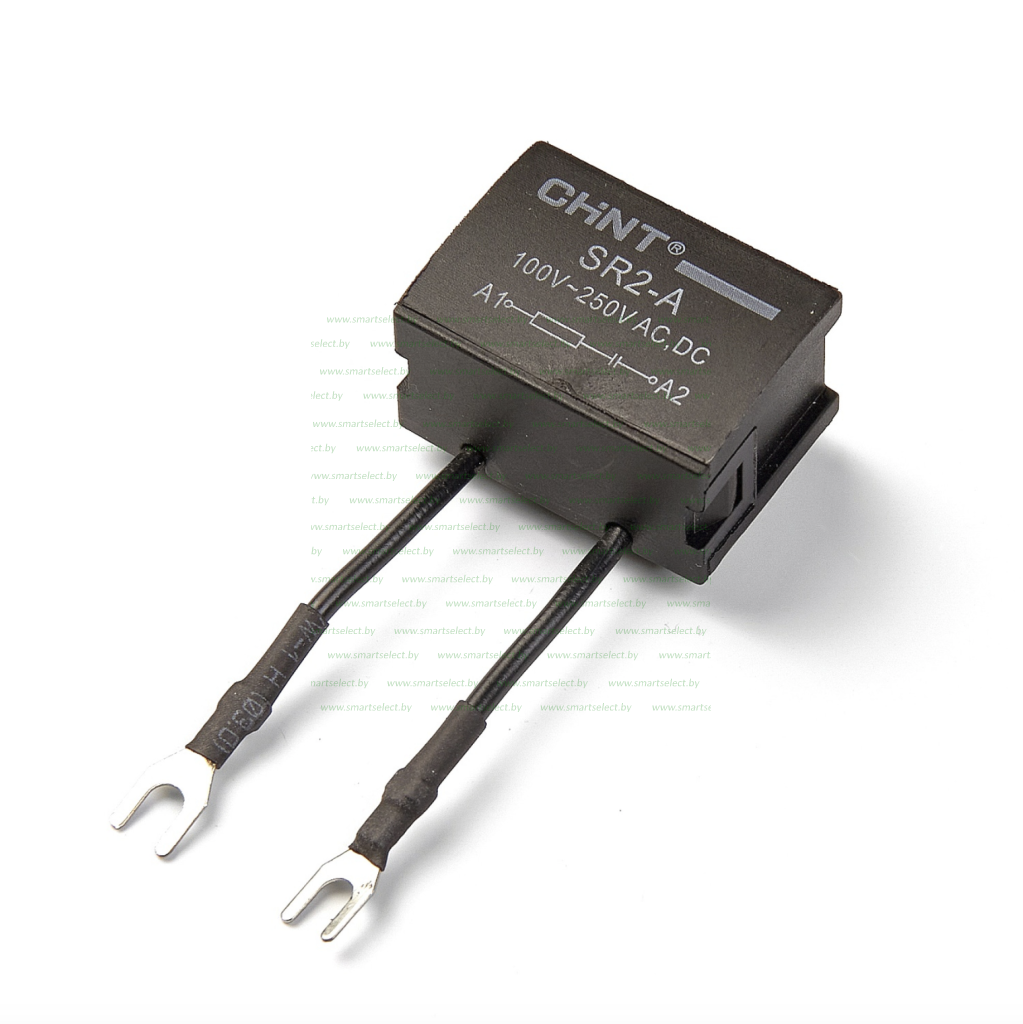

228520 - Резистивно-емкостные цепи SR2-A для NC1-09-32 AC/DC 100В-250В

Резистивно‑ёмкостные цепи SR2 от CHINT: надёжная защита электрооборудования

Общее описание

Резистивно‑ёмкостные (RC) цепи серии SR2 от CHINT — это специализированные помехоподавляющие устройства, разработанные для защиты низковольтного электрооборудования. Они эффективно гасят выбросы напряжения, возникающие в момент отключения питания, и минимизируют электромагнитные помехи в сети.

Цепи SR2 оптимально сочетаются с миниатюрными контакторами CHINT серии NC1 — устанавливаются на контактор и подключаются параллельно его катушке.

Принцип работы

При снятии питающего напряжения катушка контактора генерирует выброс напряжения (ЭДС самоиндукции). RC‑цепь SR2:

1. Принимает на себя избыточную энергию.

2. Рассеивает её через резистор.

3. Поглощает остаточный заряд с помощью конденсатора.

Это предотвращает искрение на контактах управляющего реле и снижает уровень электромагнитных помех.

Ключевые особенности

• совместимость с контакторами CHINT серии NC1;

• компактный корпус для монтажа на DIN‑рейку;

• параллельное подключение к катушке контактора;

• стабильная работа в сетях переменного и постоянного тока (AC/DC);

• повышенная устойчивость к импульсным перенапряжениям;

• простота установки и обслуживания.

Основные технические параметры

• Номинальное напряжение: 100–440 В (в зависимости от модификации);

• Расчётное напряжение: до 250–440 В;

• Степень защиты: IP20;

• Диапазон рабочих температур: от −25∘C до +55∘C;

• Тип тока: AC/DC;

• Способ монтажа: на DIN‑рейку или непосредственно на контактор.

Преимущества использования

• Увеличение срока службы контактов — снижение искрообразования предотвращает выгорание контактных групп.

• Снижение электромагнитных помех — стабильная работа чувствительного оборудования в одной сети.

• Повышение надёжности системы — минимизация рисков ложных срабатываний автоматики.

• Экономия на обслуживании — уменьшение частоты замены контакторов и реле.

• Универсальность — совместимость с широким рядом устройств CHINT.

Области применения

Цепи SR2 незаменимы в системах, где критичны стабильность и долговечность:

• промышленные автоматизированные линии;

• системы управления насосами и вентиляцией;

• щиты автоматики и релейной защиты;

• объекты энергетики и инфраструктуры;

• оборудование с частыми циклами включения/выключения.

Итог

Резистивно‑ёмкостные цепи SR2 от CHINT — это эффективное и доступное решение для защиты контакторов и снижения электромагнитных помех. Они продлевают срок службы оборудования, повышают надёжность систем управления и упрощают обслуживание электроустановок. Оптимальное соотношение цены и качества делает их выгодным выбором для промышленных и коммерческих объектов.
