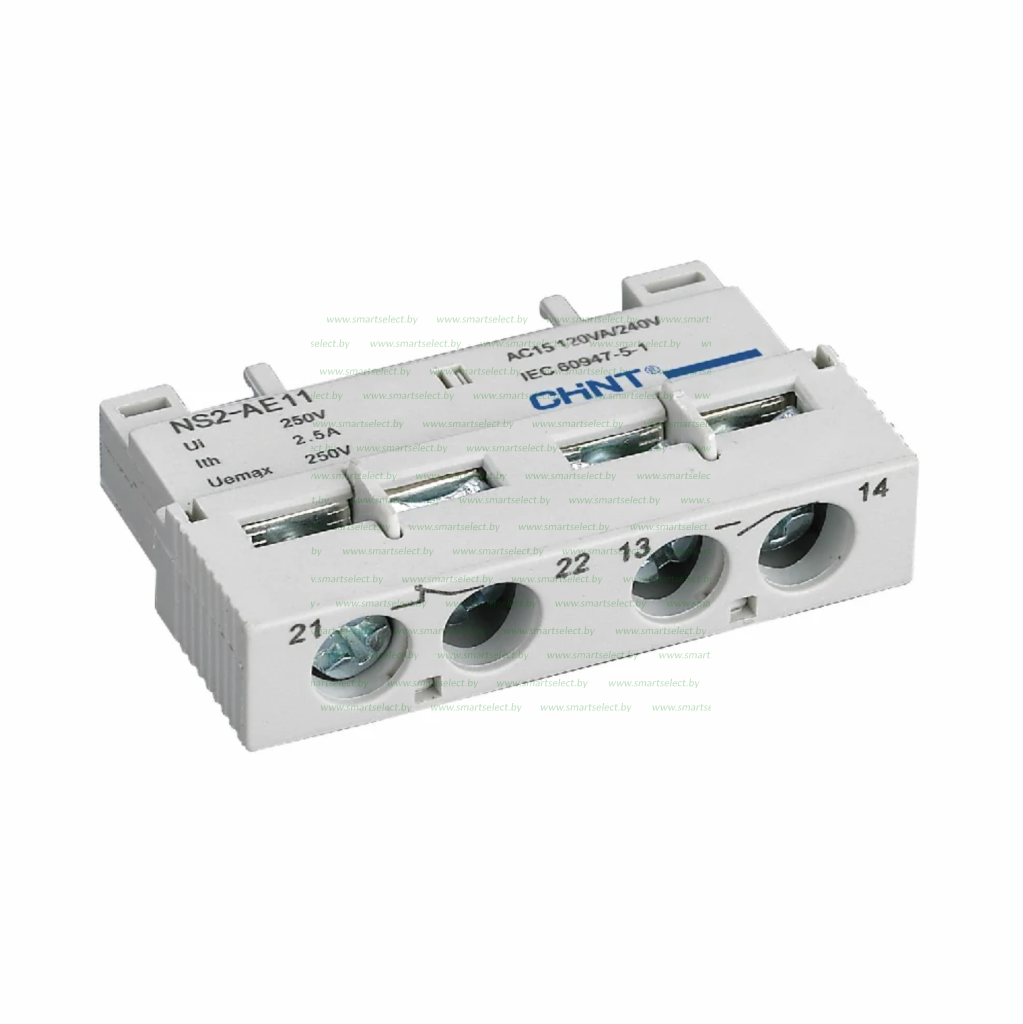

495968 - Дополнительный контакт поперечный NS2-AE11

Дополнительные контакты NS2 CHINT

Общее описание

Дополнительные контакты NS2 производства CHINT — это модульные аксессуары для автоматических выключателей серии NS2. Они расширяют функциональные возможности защитных устройств, позволяя интегрировать их в системы сигнализации и управления. Предназначены для коммутации электрических цепей, передающих информацию о состоянии основного выключателя (включён/отключён, аварийное срабатывание).

Принцип работы

Контакты механически связаны с механизмом выключателя NS2 и синхронно отслеживают положение его силовых контактов. При любом изменении состояния автомата (ручном отключении или срабатывании расцепителя) вспомогательные контакты мгновенно переключаются:

• нормально открытый (НО) контакт замыкается;

• нормально закрытый (НЗ) контакт размыкается.

Это формирует сигнал для внешних цепей управления, независимо от причины изменения состояния выключателя.

Ключевые особенности

• два типа контактов в одной приставке: 1НО + 1НЗ (стандартная конфигурация) или 2НО (в зависимости от модели);

• варианты установки: фронтальный или боковой монтаж;

• простой механизм фиксации с помощью защёлки;

• компактный дизайн — не увеличивает габариты щита;

• совместимость со всеми модификациями серии NS2 (кроме NS2‑80B для некоторых моделей);

• надёжное винтовое подключение проводников;

• чёткая визуальная индикация состояния контактов.

Основные технические параметры

• номинальный ток: 6 А;

• номинальное напряжение: до 250 В (Ui — напряжение изоляции);

• максимальное сечение подключаемых проводников: 2,5 мм²;

• категории применения: AC‑15, DC‑13;

• степень защиты: IP20;

• диапазон рабочих температур: от −25∘C до +40∘C (в зависимости от модели);

• механическая износостойкость: не менее 100 000 циклов;

• габариты: 45×5×10 мм (базовый типоразмер);

• соответствие стандарту: ГОСТ IEC 60947‑5‑1.

Преимущества использования

• экономия пространства — заменяет отдельные реле в щитах автоматики;

• гибкость схем — позволяет создавать сложные логические цепочки управления и сигнализации;

• надёжность — стабильная работа в промышленных условиях, устойчивость к вибрациям;

• простота монтажа — быстрая установка без дополнительных инструментов;

• универсальность — подходит для большинства моделей серии NS2;

• снижение затрат — более доступная альтернатива отдельным коммутационным устройствам.

Области применения

Дополнительные контакты NS2 востребованы там, где нужен мониторинг состояния защиты двигателя или распределительной сети:

• промышленные автоматизированные линии (конвейеры, станки, насосы);

• системы вентиляции и кондиционирования;

• шкафы управления электродвигателями (MCC);

• схемы АВР (автоматического ввода резерва);

• пульты диспетчеризации и мониторинга;

• энергетические подстанции и объекты ЖКХ.

Итог

Дополнительные контакты NS2 от CHINT — практичное и надёжное решение для модернизации систем защиты и управления. Они превращают стандартный автоматический выключатель в элемент интеллектуальной сети, обеспечивая оперативную передачу данных о состоянии цепи. Благодаря простоте установки, совместимости с серией NS2 и доступной цене аксессуар станет ценным компонентом ваших электротехнических проектов.
