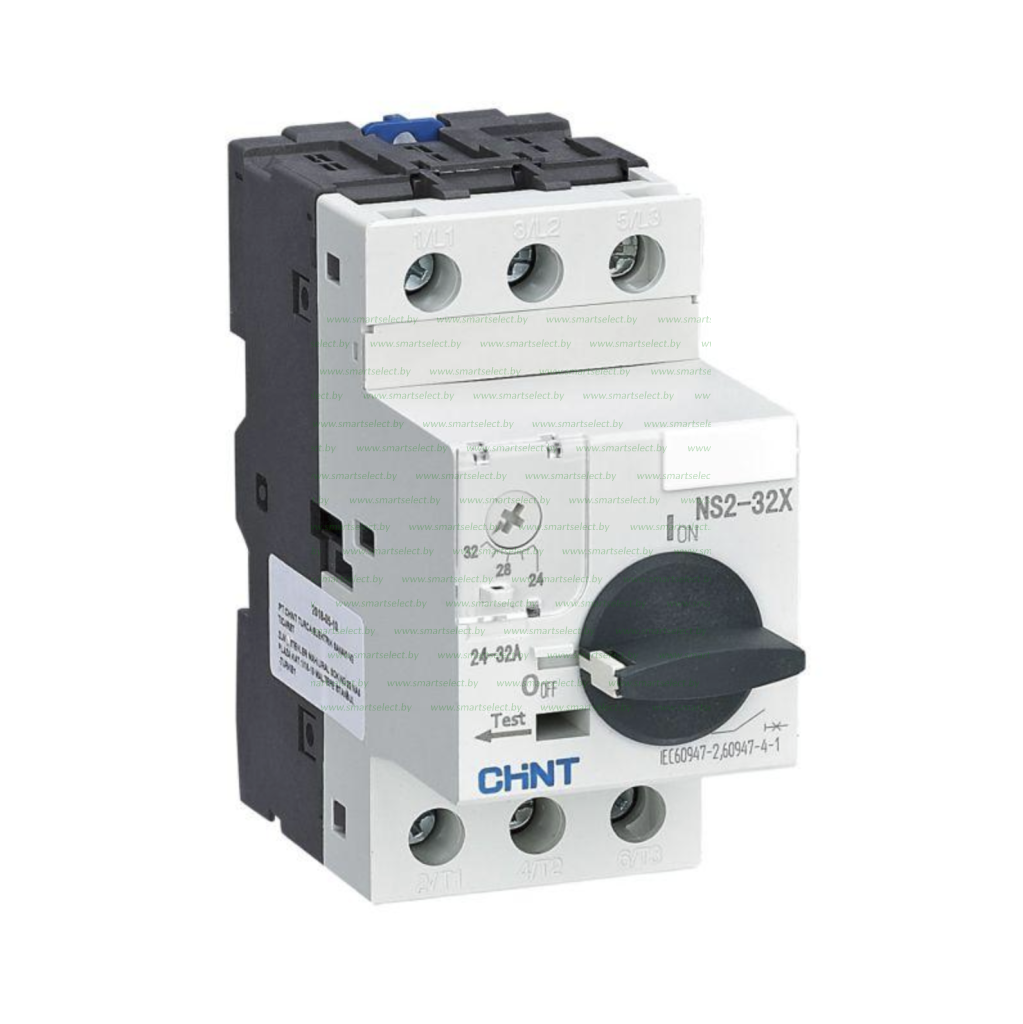

139373 - Автоматический выключатель для защиты двигателя NS2-32X 24-32A с поворотной ручкой

Автоматический выключатель защиты двигателя NS2

Общее описание

Автоматический выключатель защиты двигателя серии NS2 — это специализированное устройство для надёжной защиты электродвигателей от перегрузок, коротких замыканий и неполнофазных режимов работы. Сочетает функции защиты и управления, обеспечивает бесперебойную работу оборудования и предотвращает его преждевременный выход из строя. Подходит для применения в промышленных установках с жёсткими условиями эксплуатации.

Принцип работы

Выключатель работает на основе двух механизмов защиты:

1. Тепловой расцепитель реагирует на длительные перегрузки: биметаллическая пластина изгибается при превышении номинального тока, что приводит к отключению цепи. Время срабатывания зависит от величины перегрузки (чем выше ток — тем быстрее отключение).

2. Электромагнитный расцепитель обеспечивает мгновенное отключение при коротком замыкании: соленоид с подвижным сердечником срабатывает при токах, в несколько раз превышающих номинал, разрывая цепь за доли секунды.

Дополнительно предусмотрена регулировка уставки теплового расцепителя — это позволяет точно настроить защиту под конкретный двигатель.

Ключевые особенности

• точная настройка теплового расцепителя под параметры защищаемого двигателя;

• высокая отключающая способность (до 50 кА в зависимости от модели);

• совместимость с аксессуарами серии NS2 (контакты, расцепители);

• индикация положения контактов (визуальный контроль состояния);

• возможность ручного управления (включение/отключение);

• устойчивость к вибрациям и ударным нагрузкам;

• компактный корпус для монтажа на DIN‑рейку или панель.

Основные технические параметры

• номинальный ток: от 0,16 А до 100 А (в зависимости от модели);

• напряжение: до 690 В AC;

• частота: 50–60 Гц;

• отключающая способность: 25–50 кА (при 400 В);

• диапазон регулировки теплового расцепителя: ±15% от номинала;

• степень защиты: IP20 (корпус), IP00 (зажимы);

• рабочая температура: от −25∘C до +55∘C;

• сечение подключаемого провода: до 35 мм2;

• механическая износостойкость: не менее 10 000 циклов.

Преимущества использования

• Надёжная защита двигателя от всех основных видов повреждений (перегрузка, КЗ, обрыв фазы).

• Снижение простоев — предотвращение аварийных остановок и дорогостоящего ремонта.

• Гибкость настройки — адаптация под конкретные условия работы двигателя.

• Простота монтажа и обслуживания — стандартные габариты и подключение.

• Совместимость с системами автоматизации — возможность интеграции в АСУ ТП через дополнительные контакты.

• Долговечность — высокая механическая и электрическая износостойкость.

Области применения

• промышленные насосы и компрессоры;

• конвейерные линии и транспортёры;

• вентиляторы и системы вентиляции;

• станки и обрабатывающие центры;

• системы водоподготовки и очистки;

• холодильные установки и климатическое оборудование;

• лифты и подъёмные механизмы;

• сельскохозяйственные машины и установки.

Итог

Автоматический выключатель защиты двигателя NS2 — это эффективное и надёжное решение для защиты электродвигателей в промышленных и коммерческих системах. Благодаря точной настройке, высокой отключающей способности и совместимости с дополнительными аксессуарами он обеспечивает бесперебойную работу оборудования, снижает риски аварий и продлевает срок службы двигателей. Оптимален как для модернизации существующих систем, так и для новых проектов, где важна стабильность и безопасность энергопотребления.
