Цена на автомат лестничный указана без НДС.
Предназначен для отключения освещения или иной нагрузки через заданный промежуток времени после включения.
Особенности:
- без функции антиблокировки;
- таймер времени с настраиваемой задержкой выключения в интервале от 30 до 600 секунд;
- нет памяти контактов;
- максимальный ток нагрузки 10 А;
- работает с выключателями с неоновой подсветкой;
- класс защиты IP65, монтаж на плоскость.
Область применения:
Применяется для управления освещением лестничных площадок, коридоров, прихожих, тамбуров, хозяйственных и служебных помещений, подвалов и т. п.

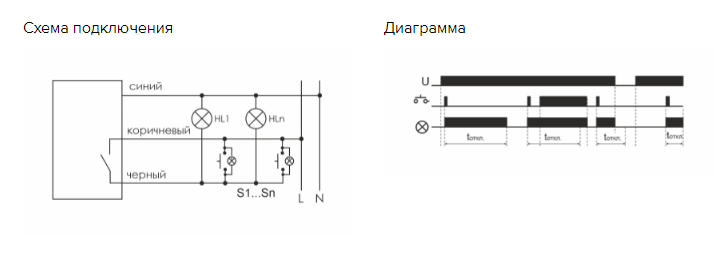

Принцип работы:
Включение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Выключение нагрузки происходит автоматически по окончании времени задержки выключения, установленного регулировкой на корпусе реле в интервале от 30 до 600 секунд. Автомат не реагирует на повторное нажатие выключателя во время отсчёта выдержки времени. Механическая блокировка выключателя не выключит нагрузку по истечении времени задержки отключения (без функции антиблокировки). При отключении напряжения питания сети в памяти реле не сохранится состояние контактов (замкнуты/разомкнуты). Для управления реле возможно использование кнопочных выключателей с неоновой подсветкой.
Технические характеристики:
| Артикул | EA01.002.001 |
| Код ETIM | EC001439 |
| Напряжение питания, В | 230 АС |
| Максимальный коммутируемый ток, А (AC-1) | 10 |
| Максимальная мощность нагрузки | см. табл.1 |
| Максимальный ток катушки контактора, А | 2 АС-3 |
| Контакт | 1NO (нормально открытый) |
| Время задержки отключения, с | 30...600 |
| Время задержки включения, c | ≤1 |
| Память состояния контактов | нет |
| Потребляемая мощность, Вт | 0,6 |
| Диапазон рабочих температур, 0С | -25...+50 |
| Степень защиты | IP65 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | провод 3х0,75 мм², L=50 см |
| Тип корпуса | A8 |
| Габариты (ШхВхГ), мм | 50х67х26 |
| Масса, кг | 0,1 |
| Монтаж | на плоскость |
