- Описание
Цена на автомат лестничный указана без НДС.
Предназначен для отключения освещения или иной нагрузки через заданный промежуток времени после его включения.
Область применения:
Применяется для управления освещением лестничных площадок, коридоров, прихожих, тамбуров, хозяйственных и служебных помещений, подвалов и т. п.
Принцип работы:

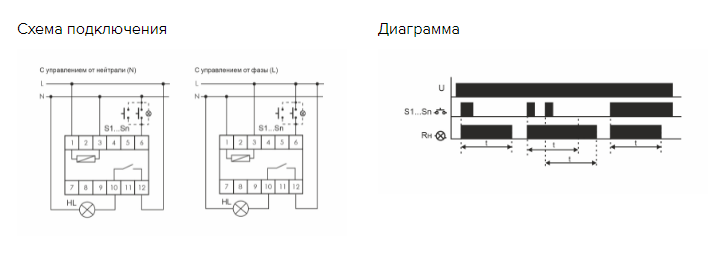

Включение нагрузки осуществляется подачей электрического импульса на вход управления автомата замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Выключение нагрузки происходит автоматически по окончании времени t, установленного регулятором на корпусе реле в интервале от 0,5 до 10 минут. Подача очередного импульса во время отсчета времени увеличат задержку отключения на время t. В автомате присутствует функция антиблокировки. Нагрузка отключается даже при блокировке кнопочного выключателя во включённом состоянии (например, механически). При этом повторное включение освещения невозможно до снятия блокировки выключателя.
Технические характеристики:
| Артикул | EA01.002.006 |
| Код ETIM | EC001439 |
| Напряжение питания, В | 230 АС |
| Максимальный коммутируемый ток, А (AC-1) | 16 |
| Максимальная мощность нагрузки | см. табл.1 |
| Максимальный ток катушки контактора, А | 3 |
| Контакт | 1NO (нормально открытый) |
| Задержка отключения, мин | 0,5...10 |
| Задержка включения, c, не более | 1 |
| Потребляемая мощность, Вт | 0,6 |
| Диапазон рабочих температур, 0С | -25...+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Hм | 0,4 |
| Тип корпуса | 1S |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Масса, кг | 0,062 |
| Монтаж | на DIN-рейку |
