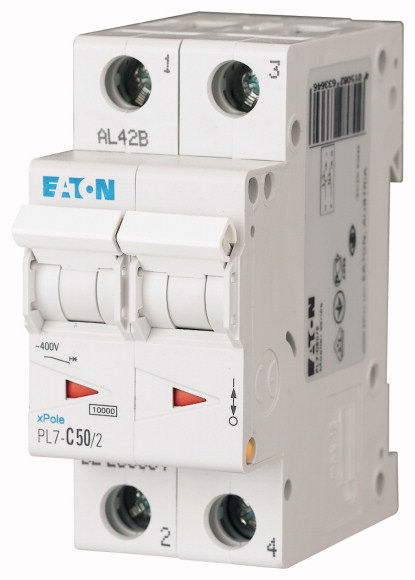

263364 - Авт. выключатель PL7-C50/2, 2P, 50A, хар-ка C, 10kA, 2M
EATON
Артикул: 263364
Далее вы можете ознакомиться с характеристиками, описанием модульной аппаратуры EATON.

Цена на автоматический выключатель указана без НДС.

icon-warranty-300x300.pngМы поставляем продукцию только подтвержденную сертификатами качества!

Обратите внимание! Изображение товара, представленное на сайте имеет ознакомительный характер. Цвет и некоторые иные визуальные, конструктивные особенности у конечного реализуемого товара могут отличаться без нарушения требований ТУ и ГОСТов.

Описание

Автоматический выключатель (автомат) — это коммутационный аппарат предназначенный для защиты электрической сети от сверхтоков, т.е. от коротких замыканий и перегрузок.

Определение «коммутационный» означает, что данный аппарат может включать и отключать электрические цепи, другими словами производить их коммутацию. Главным отличием от плавкой вставки является возможность многократного использования и стабильность заданного порогового значения (уставки) срабатывания.

Автоматические выключатели делятся на однополюсные (применяются в однофазных сетях), двухполюсные (применяются в однофазных и двухфазных сетях) и трехполюсные (применяются в трехфазных сетях), так же бывают четырехполюсные автоматические выключатели (могут применяться в трехфазных сетях с системой заземления TN-S).

Для каждого исполнения автоматического выключателя существует предельный ток короткого замыкания, который гарантированно не приводит к выходу из строя автомата.

Автоматические выключатели переменного тока делятся на следующие типы (классы) по току мгновенного расцепления:

  • тип B: свыше 3·In до 5·In включительно (где In — номинальный ток) (применяется для защиты линий освещения или линий имеющих большую протяженность);
  • тип C: свыше 5·In до 10·In включительно (применяется для защиты розеточных групп или линий с потребителями с повышенными пусковыми токами);
  • тип D: свыше 10·In до 20·In включительно (применяется для защиты трансформаторов или линий с потребителями с большими пусковыми токами).
Также автоматические выключатели различаются по следующим характеристикам:

Номинальный ток — максимальный ток электрической сети при котором автоматический выключатель способен длительно работать без аварийного отключения цепи.

Стандартные значения номинальных токов автоматических выключателей: 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 35; 40; 50; 63; 80; 100; 125; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300, Ампер.

Номинальное напряжение — максимальное напряжение сети на которое рассчитан автоматический выключатель.

ПКС — предельная отключающая способность автоматического выключателя. Данная цифра показывает максимальный ток короткого замыкания который способен отключить данный автоматический выключатель сохранив при этом свою работоспособность.

Особенности серии PL7:

  • Отключающая способность 10 кА (EN 60898)
  • Номинальное напряжение 230/400 В 50/60 Гц
  • Соответствует стандарту EN 60898
  • Произвольная сторона подключения к сети
  • Маркировка номинального тока выключателя цветом рычага.
Соответствие цвета рычага номинальному току выключателя:

Характеристики
Основные
Количество полюсов, штук
2P
Номинальный ток, Ампер
50
Серия
PL7
Бренд
Технические характеристики
Характеристика отключения
C
Отключающая способность, kА
10,0
Другие параметры
Ключевые слова
автоматический выключатель, автомат, PL7, EATON
Артикул
263364
263364 - Авт. выключатель PL7-C50/2, 2P, 50A, хар-ка C, 10kA, 2M
30.20 руб. /шт
- +
